Nguồn gốc： Chiết Giang, Trung QuốcThương hiệu： AISO / OEMSố mô hình：JDZ (J) -3Sử dụng:：Quyền lựcGiai đoạn： Độc thânCấu trúc cuộn dây： Hình xuyếnSố cuộn dây： Autotransformer, AutotransformerSản phẩm：Máy biến áp 3kV JDZĐiện áp định mức： 3 kVĐầu ra cuối cùng (VA)： 200VALeo ngoại thất：205Tần số đánh giá：50HzỨng dụng：điện áp thấpNhiệt độ hoạt động：-30 ~ 40 ℃Độ cao： <1000mTên sản phẩm： Máy biến áp
Điện áp loại khô cao ápmáy biến áp

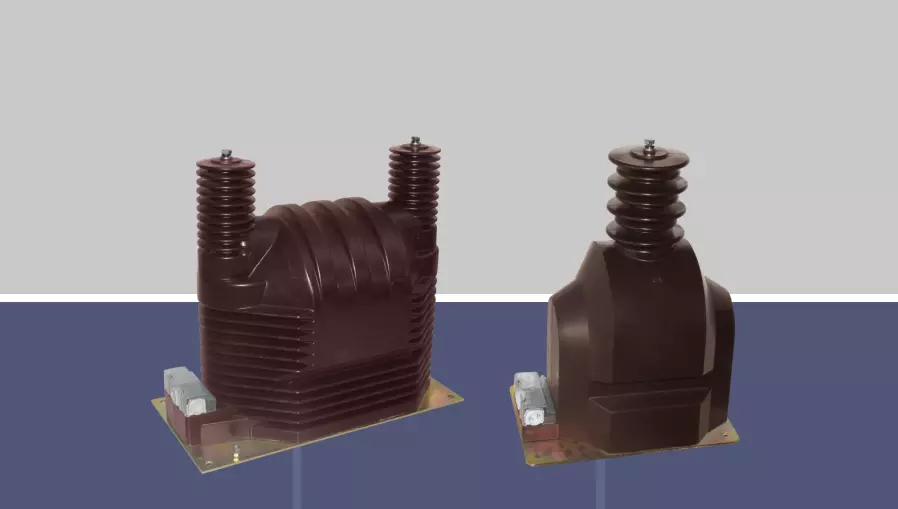

Máy biến điện áp JDZ (J) -3,6.10 (Q)
Tóm lược
Máy biến điện áp cuộn đôi một pha loại JDZ (J) -3,6,10 (Q) bằng cách điện đúc epoxy dùng cho thiết bị trong nhà, được sử dụng để đo điện áp và năng lượng điện, bảo vệ rơ le trong mạch xoay chiều tần số danh định 50Hz cũng như nguồn điện của thiết bị khác. (tham khảo sơ đồ đấu dây hình 1)
Máy biến điện áp cuộn đôi một pha loại JDZ (J) -3,6,10 (Q) bằng cách điện đúc epoxy dùng cho thiết bị trong nhà, được sử dụng để đo điện áp và năng lượng điện, bảo vệ rơ le trong hệ thống nối đất trung tính không trực tiếp của tần số danh định 50Hz cũng như đối với công suất thiết bị điều khiển khác (tham khảo sơ đồ đấu dây hình 2)

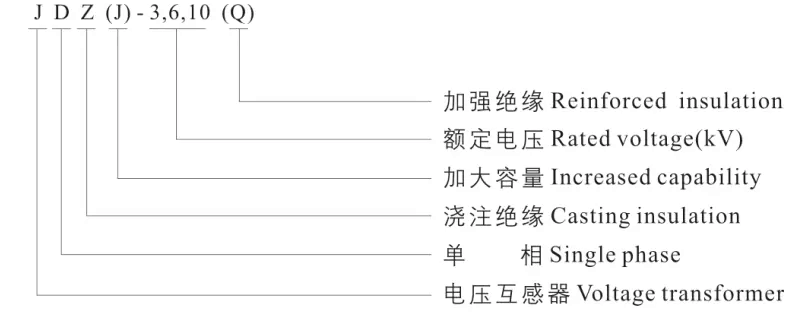

Loại chỉ định
Thông số kỹ thuật chính
| Kiểu | Ngắn mạch Current | |
| IS1 | IS2 | |
| JDZ-3 | 3,125 | 93,75 |
| JDZJ-3 | 2.15 | 64,78 |
| Kiểu | Tỷ lệ điện áp định mức (v) | Đầu ra thứ cấp định mức (VA) | đầu ra cuối cùng (vA) | Mức cách nhiệt định mức (kA) | Khoảng cách leo bên ngoài (mm) | ||||||
| 0,2 lớp | 0,5 lớp | 1 lớp | 3 lớp | 0,2 / 0,2 | 0,5 / 0,5 | 6p | |||||
| JDZ-3 (Q) | 1000/100 2000/100 3000/100 | 30 | 50 | 80 | 20/20 | 30/30 | 200 | 3,6 / 23/40 | 205 | ||
Phác thảo và kích thước cài đặt
